프로젝트 온프레미스 구성

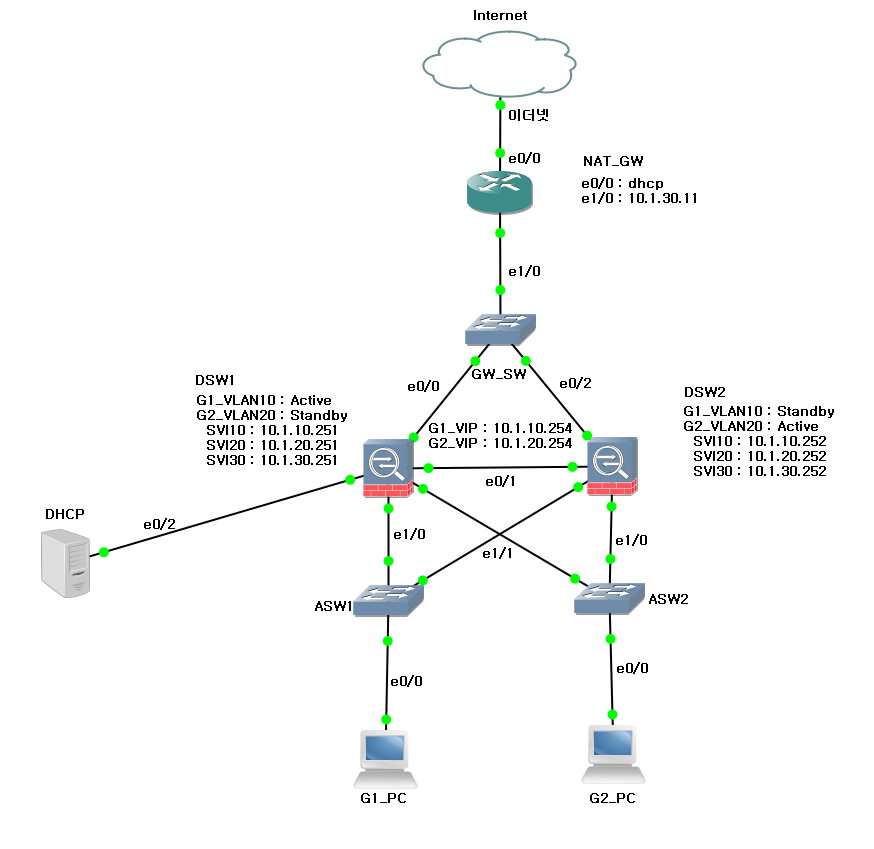

토폴로지

전체 망





상세 설정





NAT, SVI, RIP, HSRP 구성

NAT_GW

conf t

int e 1/0
no shut
ip add 10.1.30.11 255.255.255.0
ip nat inside
exi

int e 0/0
no shut
ip add dhcp
ip nat outside
exi
access-list 1 permit 10.1.10.0 0.0.0.255
access-list 1 permit 10.1.20.0 0.0.0.255
ip nat inside source list 1 int e 0/0 over
router rip
ver 2
no auto
net 10.0.0.0
tim ba 1 6 0 8
default-information ori
exi





GW_SW

conf t

vlan 30
exi
int e 1/0
sw mo a
sw a v 30
exi
int rang e 0/0, e 0/2
sw t e d
sw m t
exi





DSW1

conf t
ip routing
no ip cef
vlan 10,20,30
exi
int vlan 10
no shut
ip add 10.1.10.251 255.255.255.0
exi
int vlan 20
no shut
ip add 10.1.20.251 255.255.255.0
exi
int vlan 30
no shut
ip add 10.1.30.251 255.255.255.0
exi
router rip
ver 2
no auto
net 10.0.0.0
tim ba 1 6 0 8
exi
int rang e 0/0 - 1, e 1/0 - 1
sw t e d
sw m t
exi



int  vlan 10
standby 1 ip 10.1.10.254
standby 1 priority 110
standby 1 timer 1 3
standby 1 preempt
standby 1 track 11 decrement 50
exi
track 11 interface ether 0/0 line-protocol
int vlan 20
standby 2 ip 10.1.20.254
standby 2 pri 90
standby 2 tim 1 3
standby 2 preempt
exi





DSW2

conf t
ip routing
no ip cef
vlan 10,20,30
exi
int vlan 10
no shut
ip add 10.1.10.252 255.255.255.0
exi
int vlan 20
no shut
ip add 10.1.20.252 255.255.255.0
exi
int vlan 30
no shut
ip add 10.1.30.252 255.255.255.0
exi
router rip
ver 2
no auto
net 10.0.0.0
tim ba 1 6 0 8
exi
int rang e 0/1, e 0/2, e 1/0 - 1
sw t e d
sw m t
exi



int vlan 10
standby 1 ip 10.1.10.254
standby 1 pri 90
standby 1 tim 1 3
standby 1 preempt
exi
int  vlan 20
standby 2 ip 10.1.20.254
standby 2 priority 110
standby 2 timer 1 3
standby 2 preempt

standby 2 track 22 decrement 50

exi
track 22 interface ether 0/0 line-protocol





ASW1

conf t

vlan 10
exi

int e 0/0
sw mo a
sw a v 10
exi

int rang e 1/0 - 1
sw t e d
sw m t



ASW2

conf t

vlan 20
exi

int e 0/0
sw mo a
sw a v 20
exi

int rang e 1/0 - 1
sw t e d
sw m t





DHCP relay agent 구성

DSW1

conf t

service dhcp
int vlan 10
ip helper-addres 10.1.30.250
exi
int vlan 20
ip helper-address 10.1.30.250
exi
int e 0/2
sw mo acc
sw acc vlan 30
exi





DHCP

conf t

ip route 0.0.0.0 0.0.0.0 10.1.30.251

service dhcp
int e 0/2
no shut
ip add 10.1.30.250 255.255.255.0

ip dhcp pool vlan10_pool
network 10.1.10.0 /24
dns-server 10.1.30.100 8.8.8.8
default-router 10.1.10.254
lease 10
update arp
exi

ip dhcp excluded-address 10.1.10.250 10.1.10.254



ip dhcp pool vlan20_pool
network 10.1.20.0 /24
dns-server 10.1.30.100 8.8.8.8
default-router 10.1.20.254
lease 10
update arp

exi

ip dhcp excluded-address 10.1.20.250 10.1.20.254





G1_PC

conf t

int e 0/0

ip add dhcp

mac-add 0001.0001.0001

no shut

exi





G2_PC

conf t

int e 0/0

ip add dhcp

mac-add 0002.0002.0002

no shut

exi





NTP 구성



NAT_GW

ip domain lookup

ntp server 2.asia.pool.ntp.org

clock timezone kor +9

ntp master 4





DSW1

ntp server 10.1.30.11

clock timezone kor +9





DSW2

ntp server 10.1.30.11

clock timezone kor +9
