RIP

RIP

RIP distance = router 수
rip ver 1 > classful
rip ver 2 > classless, 인증, tag, auto summary, 수동 축약
IPv4 RIP: UDP520 IPv6 RIP = RIPng = UDP521
AD(admin distance) 120 // OSPF AD 110

ip route 11.1.1.0 255.255.255.0 1.1.12.2 100
ip route 11.1.1.0 255.255.255.0 1.1.27.7 200


RIP 장점
라우팅 연산 부하가 낮음
연산 결과만 전송 = 정책 쉬움
표준
legacy

RIP 단점
metric = hop count > 링크 상태를 반영 못 함
30초마다 주기적 업데이트 / triggered update[다른 프로토콜의 경우]
증가분 업데이트 불가 incremental update


RIP timer
update time 30초
invalid time 180초
hold time 180초
flush time 240초


1. 사용할 protocol 호출 > router rip
2. 어떤 인터페이스를 통해서 정보를 송수신할 것인가
인터페이스 선언 > network


********************************
서로 통신하기 위해서
동일 네트워크로 인접 연결이 되어야 하고
서로 연결된 인터페이스가 선언되어야 한다.
********************************


cisco에서 router가 routing update를 주거나 받을 때 사용하는 필터링 명령어
distribute-list

R1 fa 0/0 > S1
out

access-list 1 deny 1.1.12.0 0.0.0.255
access-list 1 deny 1.1.23.0 0.0.0.255
access-list 1 deny 1.1.34.0 0.0.0.255
access-list 1 deny 1.1.45.0 0.0.0.255
access-list 1 deny 1.1.56.0 0.0.0.255
access-list 1 deny 1.1.57.0 0.0.0.255
access-list 1 deny 1.1.27.0 0.0.0.255
access-list 1 deny 1.1.37.0 0.0.0.255
access-list 1 deny 1.1.47.0 0.0.0.255
access-list 1 deny 1.1.57.0 0.0.0.255
access-list 1 permit any
router rip
distribute-list 1 out fa 0/0





실습

토폴로지





프로토콜 호출





인터페이스 선언

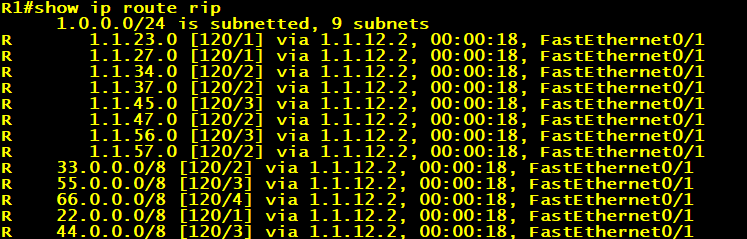

RIP의 라우팅 테이블





timer 셋팅





RIP 버전 변경

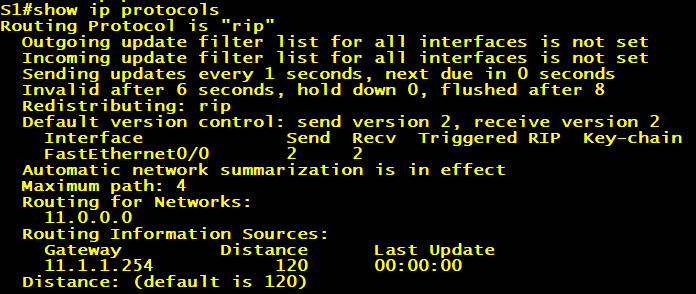

프로토콜 설명





ACL





라우팅 테이블에서 classless 표현





적용

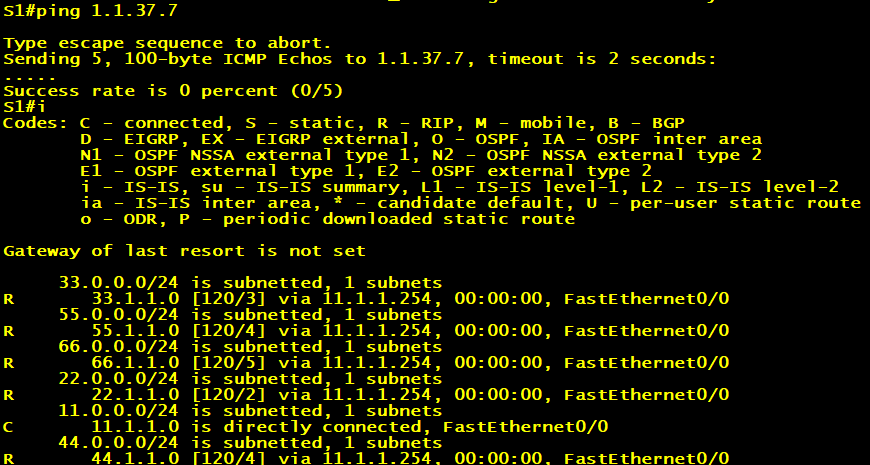

확인
